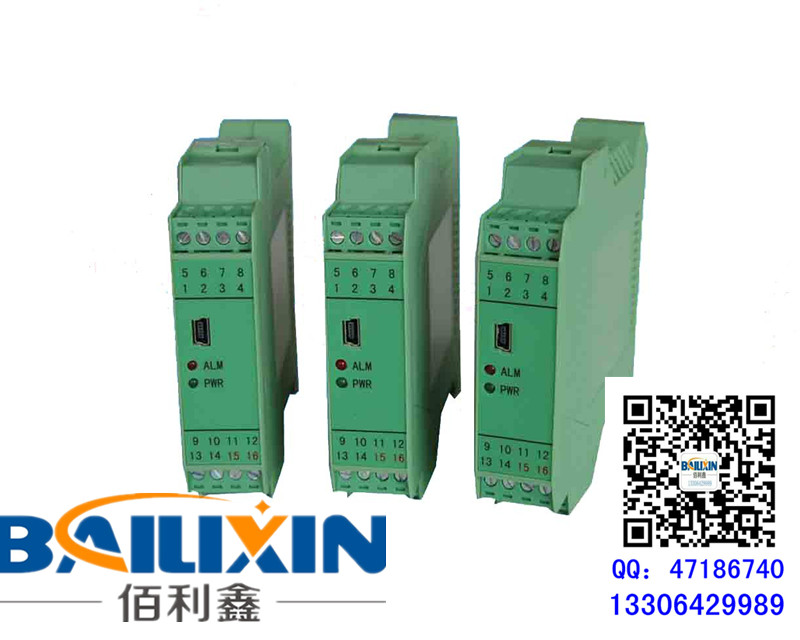

青岛导轨型温度隔离变送器24V供电 PT100温度变送器选型
热电偶全隔离双输出信号调理，热电偶K E J T B R S N直接接口，冷锻补偿，线性化四端口隔离，DIN T型导轨安装，接线端子可插拔 输入输出方式：一入一出、一入二出、二入二出 输入范围：K 0-1300℃、S 0-1600℃等用户特定输入规格 输出范围：4-20mA、0-10v
简介
分为热电阻温度变送器和热电偶温度变送器，下面将分别介绍这两种变送器的特点和技术参数。
温度变送器功能：
二线制或三线制热电阻温度信号输入，隔离变送输出。
智能化，可进行现场组态设定。也可选择固定的热电租类型和温度量程范围输入。
带有工作电源指示灯。
单通道，一路输入一路输出，输入回路短路保护。
即插即拔式接线端子，DIN导轨卡式安装。
①热电阻信号输入隔离器，是将热电阻信号经本隔离器转换为与温度成线性的直流信号隔离输出至控制系统或其它智能仪表。
②智能化的热电阻信号隔离器。可通过计算机对热电阻类型和量程范围进行组态设定。
③本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
技术规格：
型号规格（代码） 代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） 工作电源 电源接线：独立的接线端子 13－，14+，可带电拔插
电源电压 20~35VDC 电流损耗 24VDC时，<70mA
电源指示 得电时 LED 灯亮：绿色
输入回路 输入通道 端子1、2、3接热电阻（参见端子接线图） 输入热电阻类型 Pt100；Pt10；Cu50；Cu100 等各型热电阻
输出回路 输出电流,4～20mA；0～20mA；或指定电流量程 电流输出时允许负载 0～550Ω（4～20mA，0～20mA 输出时）
输出电压 1～5V；0～5V；0～10V；或指定电压量程 电压输出阻抗 内置输出电阻250Ω
纹波（Vp-p） <10mV 响应时间 ≤1s（0 → 90%）
标准精度 ±0.2%FS 温度漂移 ±0.015%/℃
稳定时间 ≤3s 电源电压变动影响 ±0.1%（允许电压范围）
通道隔离 输入－输出－电源之间隔离 负载电阻变化影响 每20℃误差1℃
绝缘电阻 ≥100MΩ/500V DC（AC） 隔离能力 1500VAC/1分钟50Hz
抗电磁兼容性 符合IEC61000相关抗电磁标准 工作温度 0～+60℃
储运温度 －20～+80℃ 环境湿度 5～+95%RH（无冷凝）

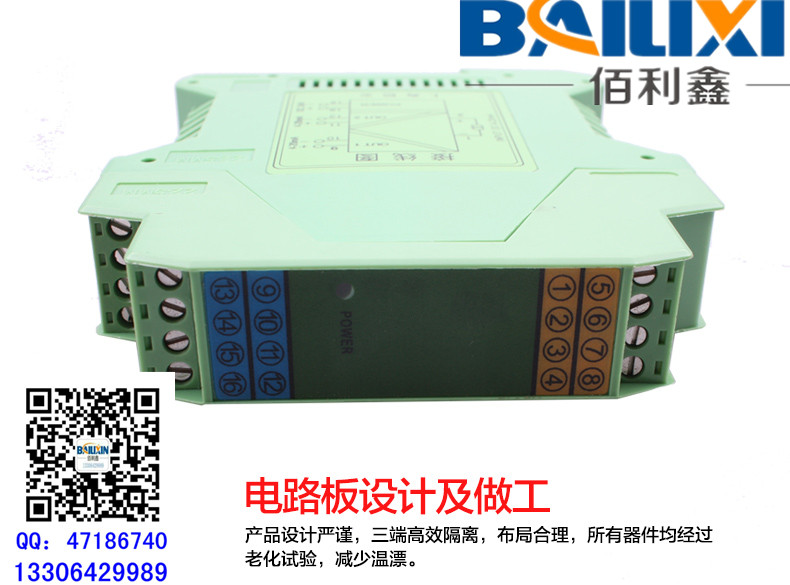

结构及外形尺寸 卡装式；模块化表芯；ABS材质机壳；拔插式端子 外形尺寸 W16×H116×D110（mm），参见外形尺寸图
